当前位置:首页  >  产品中心  >  止回阀  >  HQ44X无磨损球形止回阀

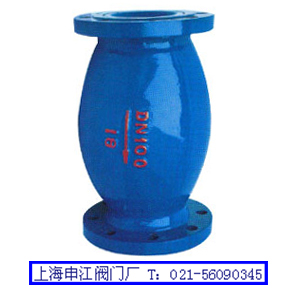

无磨损球形止回阀
◆ 产品型号: HQ44X
【 结构及用途 】

    HQ44X型无磨损球形止回阀由阀体、球体和挡板等组成,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的 整体式滑道上作上下 左右滚动,从而打开或关闭阀门,消声式关闭,不产生水锤,HQ44X止回阀密封性能好,水头损失少,可水平或垂直安装。


【 结构图 】
【 主要外形连接尺寸 】

公称通径
50
65
80
100
125
150
200
250
300
L(mm)
250
280
310
350
400
450
550
650
750
H(mm)
180
210
225
245
280
320
380
450
510
【 订货须知 】

    ① 产品名称与型号②产品口径③ HQ44X型是否带附件,以便正确选型。热线电话:021-56090345,若已由设计单位选定的HQ44X型型号,请按型号直接向我厂销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。感谢您访问HQ44X止回阀专栏,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
